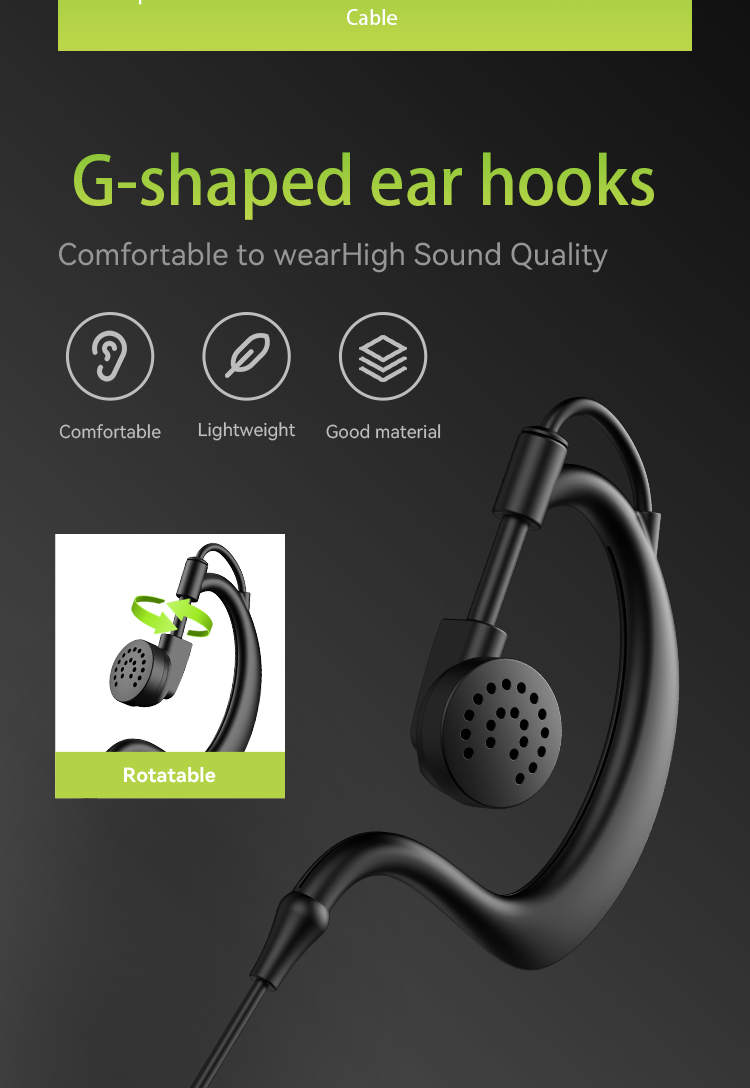

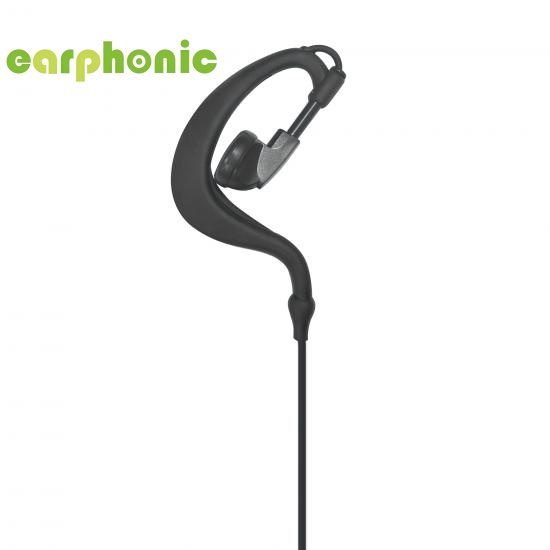

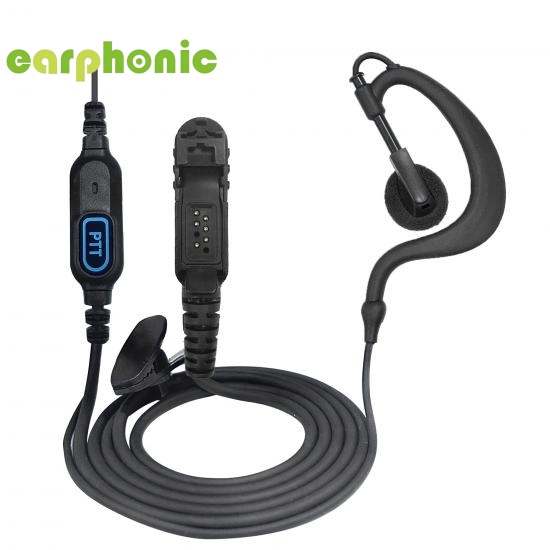

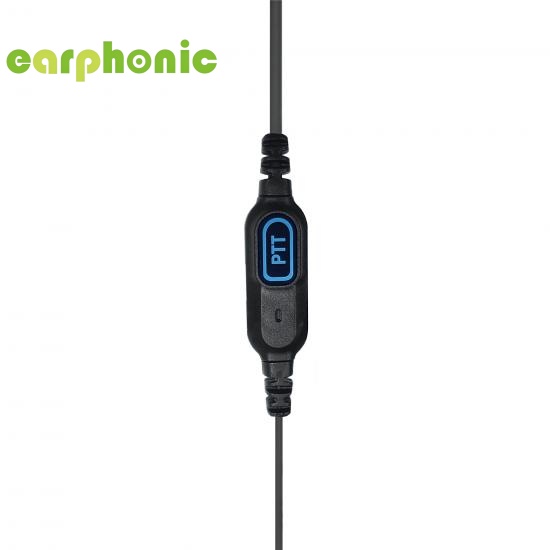

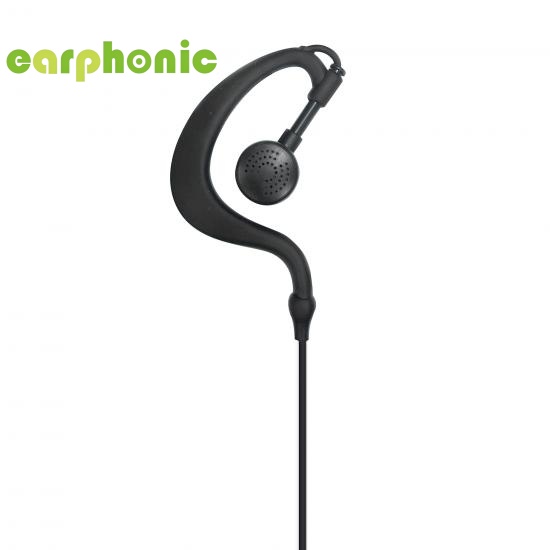

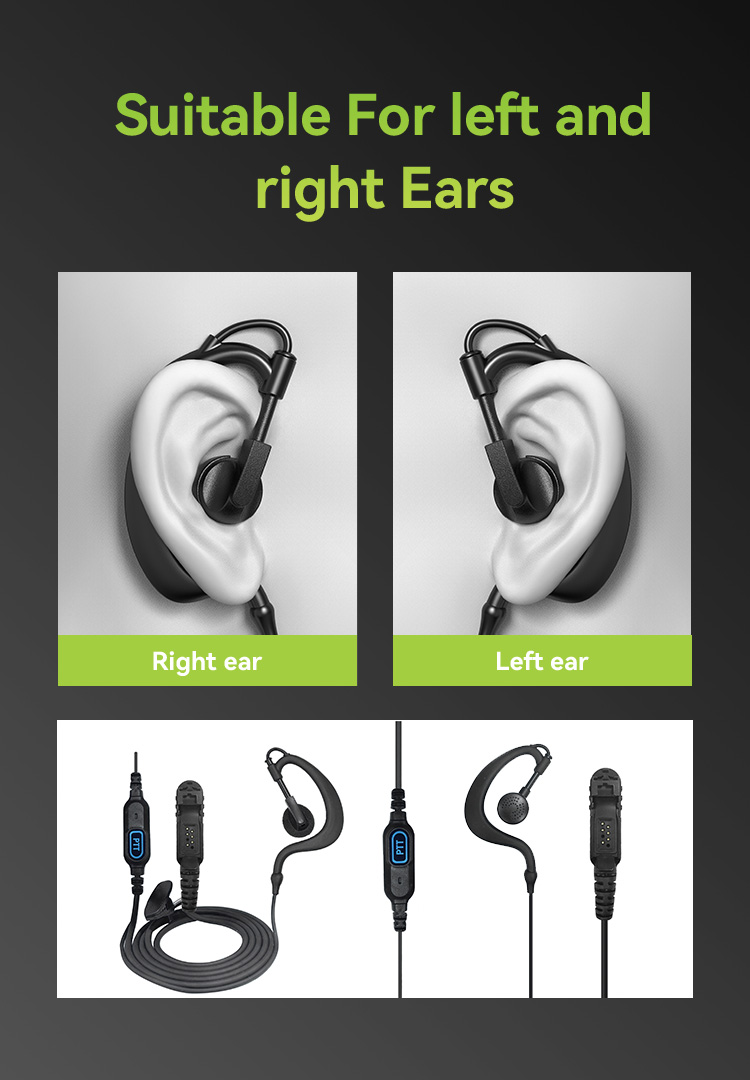

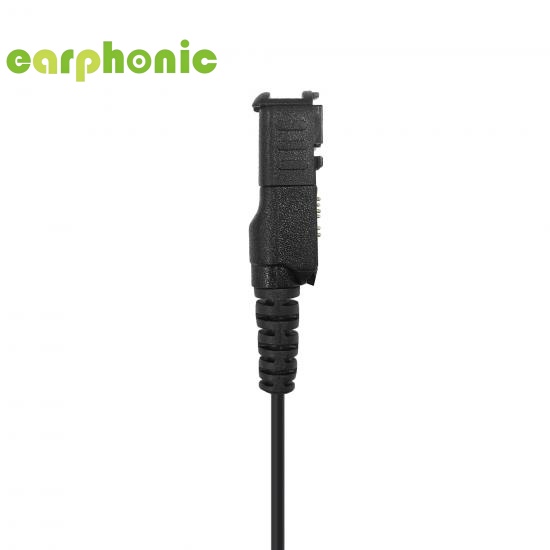

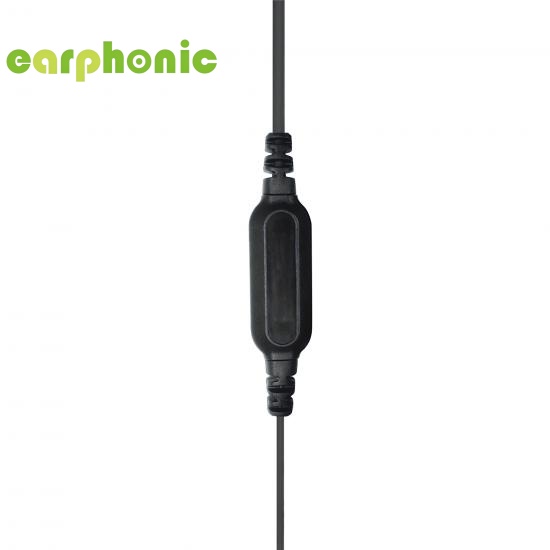

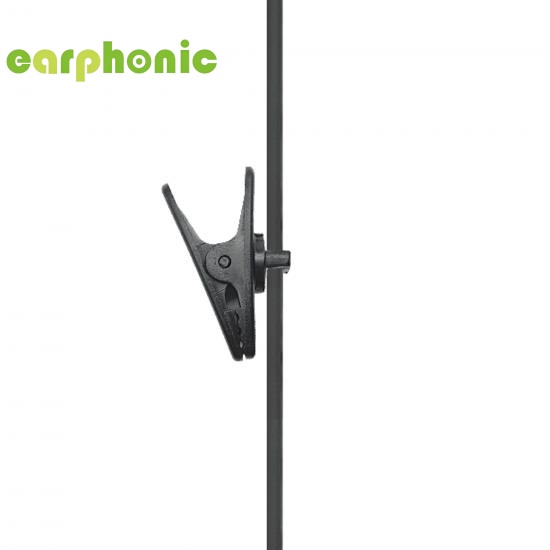

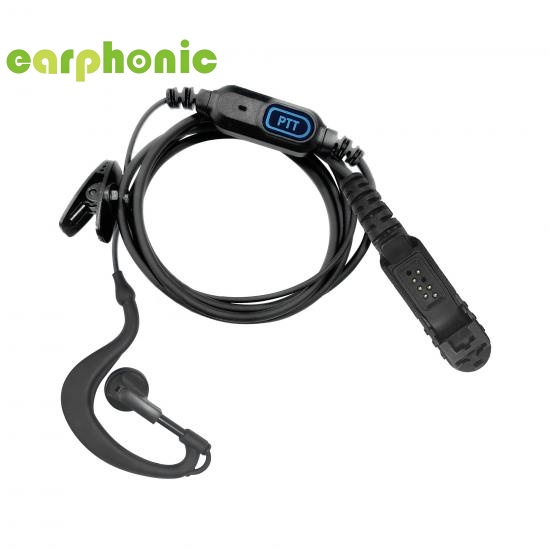

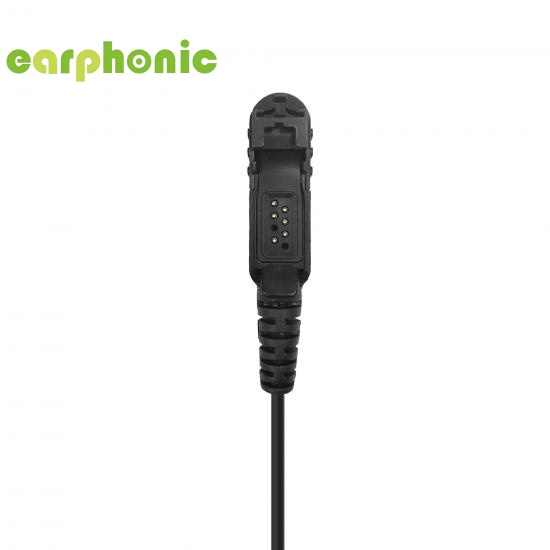

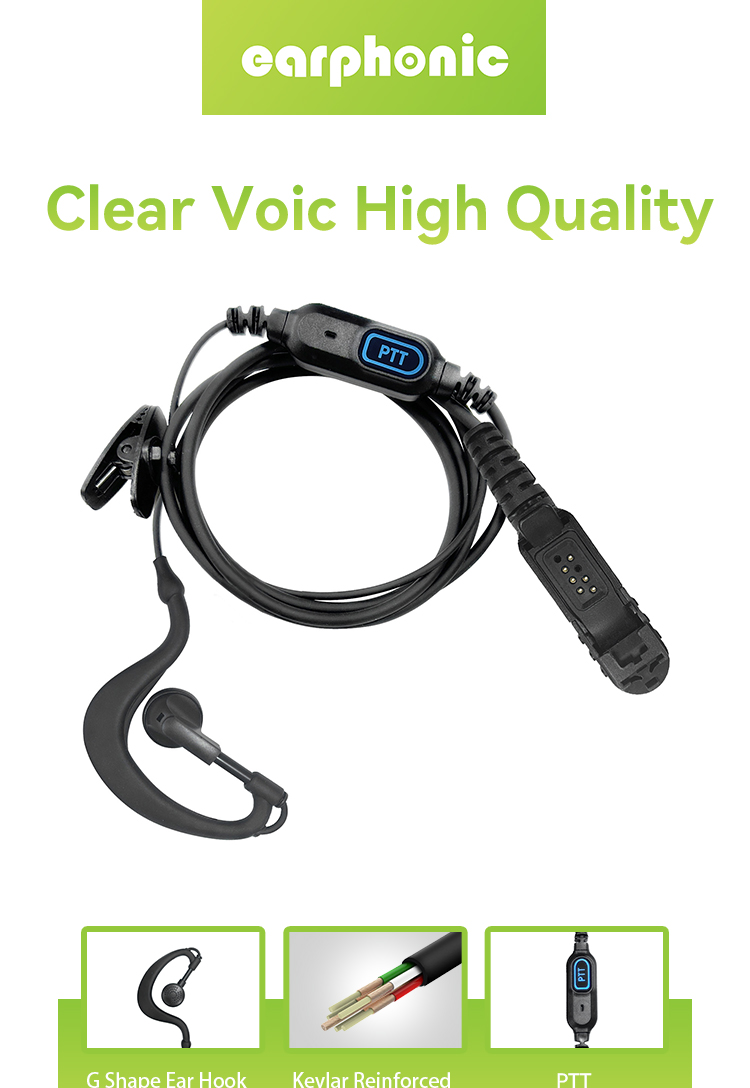

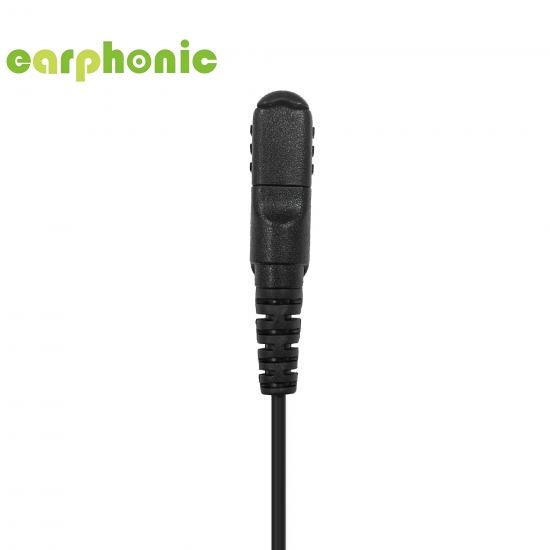

Fone de ouvido PTT tipo G com gancho auricular e plugue P6600 para rádio Motorola.

Parâmetros elétricos do alto-falante

Impedância

150Ω±3Ω

Frequência de ressonância

350Hz ±20%

Grau de inteligência

111±5dB a 1000 Hz a 0,179V;

Potência nominal

Potência de entrada nominal: 2mW, Potência de entrada máxima: 3mW;

Escala de frequência

20 Hz - 20 kHz a 0,179 V

Ruzzes&Rattles

Som nítido, sem ruído a 0,25V (50Hz-3kHz)

Distorção

Menos de 5% a 1500Hz

Polaridade

Eletrodo Positivo: Quando uma tensão CC instantânea de 0,2 V é aplicada ao eletrodo positivo, fazendo com que a bobina móvel se mova para a frente, o terminal de entrada conectado ao eletrodo positivo é o polo "+".

Densidade de fluxo

±15% Gauss (Superfície)

Diâmetro da carcaça do tubo de ar

Φ16mm±0,01mm;

Parâmetros elétricos do microfone

Sensibilidade

-36dB ≦ S ≦ -32dB, em f=1kHz ， SPL=1Pa ， 0dB=1V/Pa;

Impedância de saída

Zout=2,2KΩ, em f=1kHz

Consumo atual

IDss(Máx)=500µA, em Vs=2,0V,RL=2,2KΩ

Diretividade

Omnidirecional

Relação sinal-ruído

Relação sinal/ruído (mín.) = 55 dB, em S: (f = 1 kHz, SPL = 1 Pa), N: (curva ponderada A)

Diminuição da tensão

(ΔS-VS)Máx=-3dB, em Vs reduz de 2,0 para 1,0

Tensão de operação

1 ≦ V ≦ 10;

Nível máximo de pressão sonora (SPL) de entrada

110dB, em f=1kHz, THD < 1%

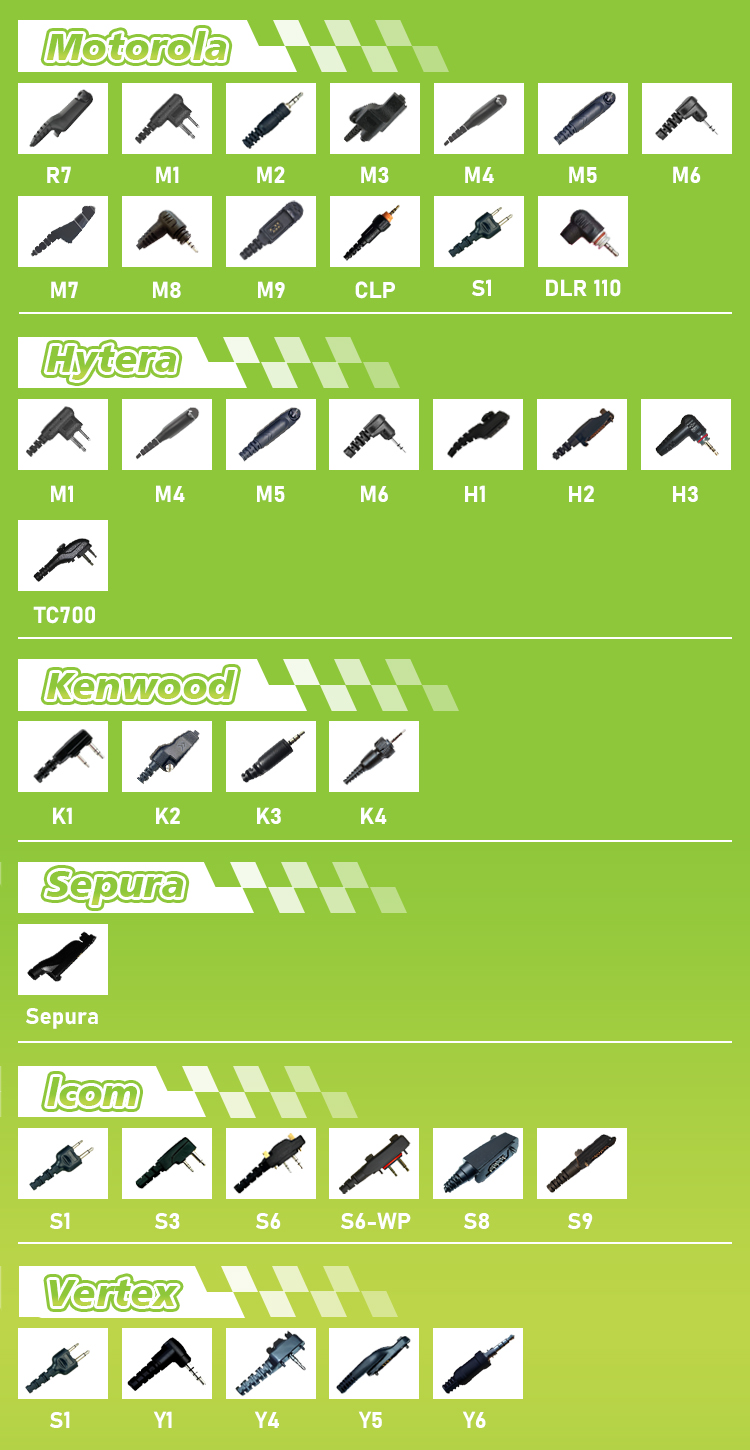

Marca

Conectores

Motorola

R7, M1, M2, M3, M4, M5, M6, M7, M8, M9, CLP, S1, DLR110

Hytera

M1, M4, M5, M6, H1, H2, H3, TC700

Kenwood

K1, K2, K3, K4

Espécie

Espécie

Icom

S1, S3, S6, S6-WP, S8, S9

Vértice

S1, Y1, Y4, Y5, Y6
