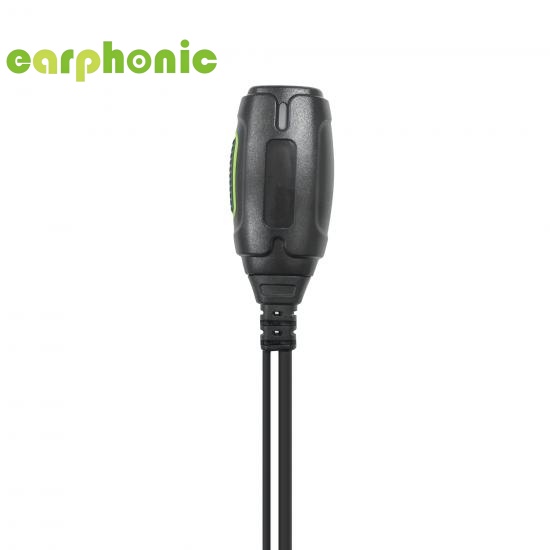

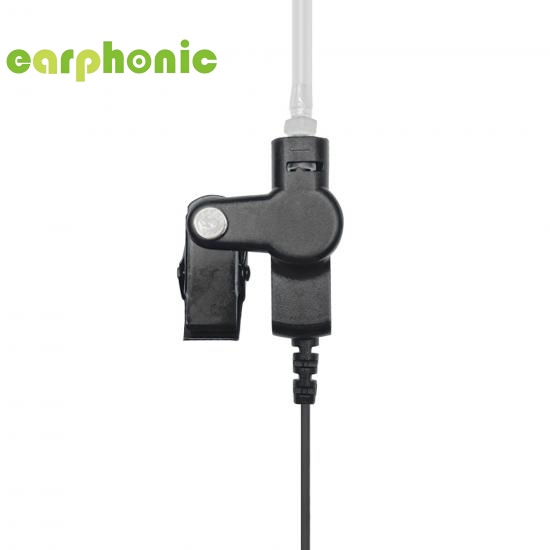

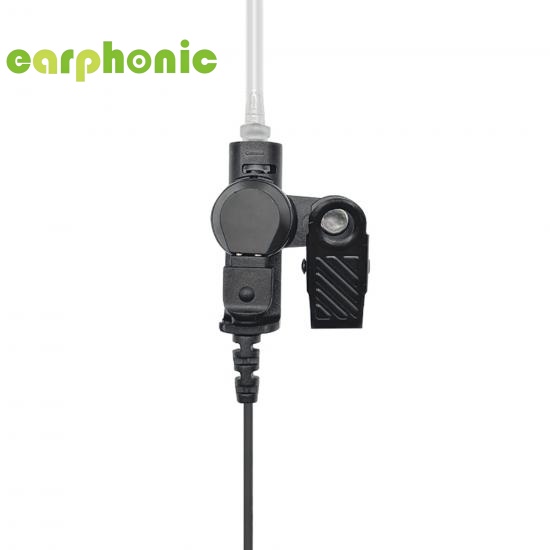

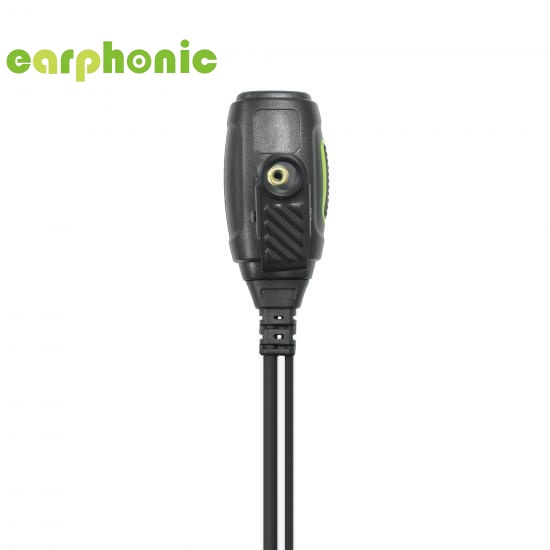

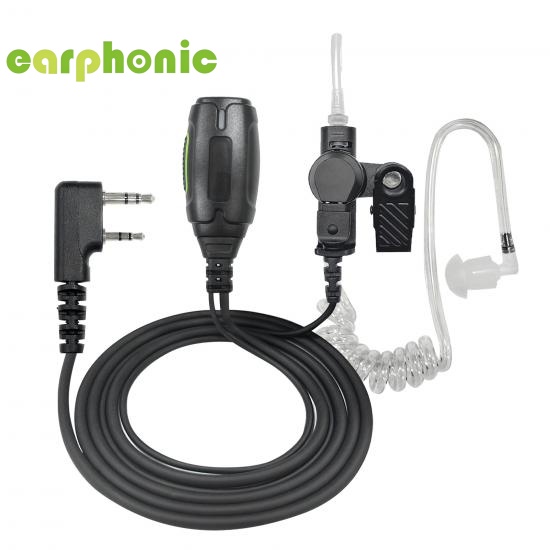

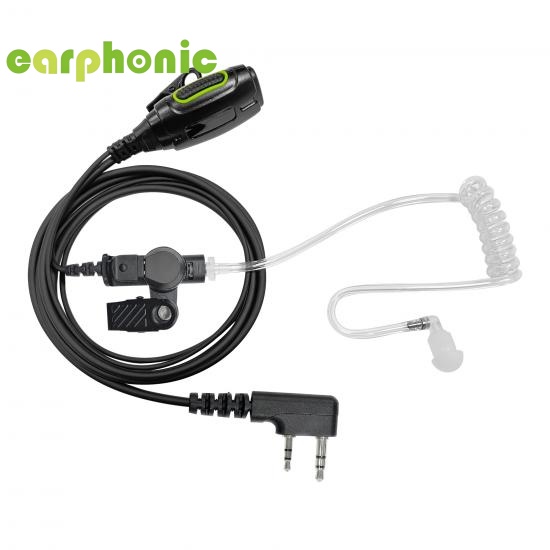

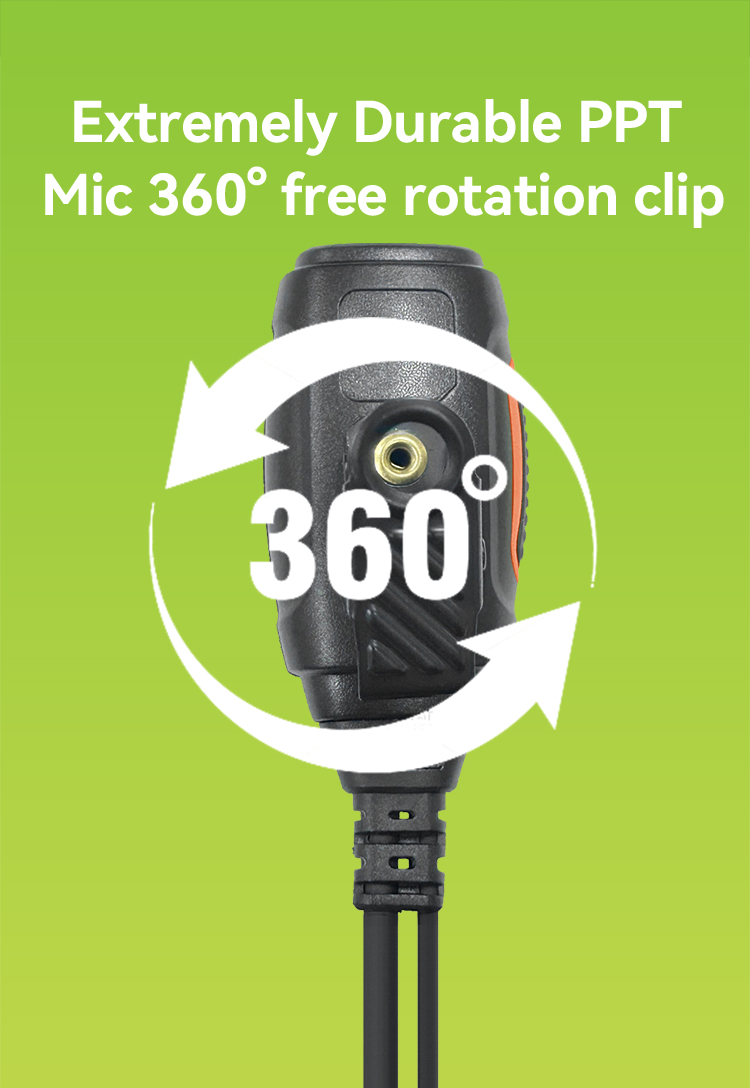

Fone de ouvido walkie-talkie com tubo acústico e PTT de fio duplo com fone de ouvido giratório

Parâmetros elétricos do alto-falante

Impedância

200Ω~450Ω±20%

Frequência de ressonância

350Hz ±20%

Grau de inteligência

116±3dB a 1000 Hz a 0,179V;

Potência nominal

Potência de entrada nominal: 10mW, Potência de entrada máxima: 300mW;

Escala de frequência

200Hz–6kHz

Ruzzes&Rattles

Som nítido, sem ruído a 0,25V (50Hz-3kHz)

Distorção

Menos de 5% a 1500Hz

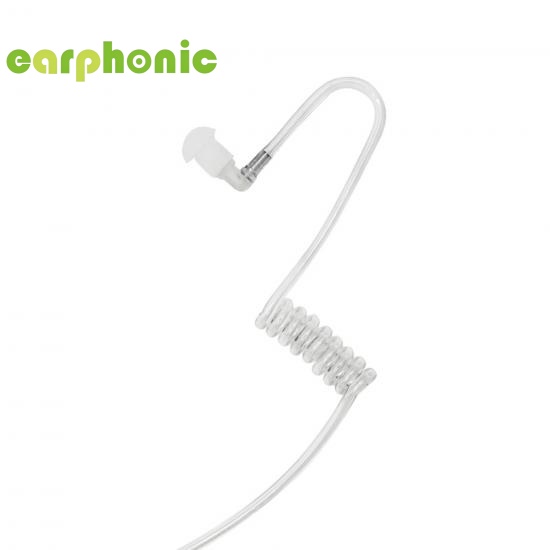

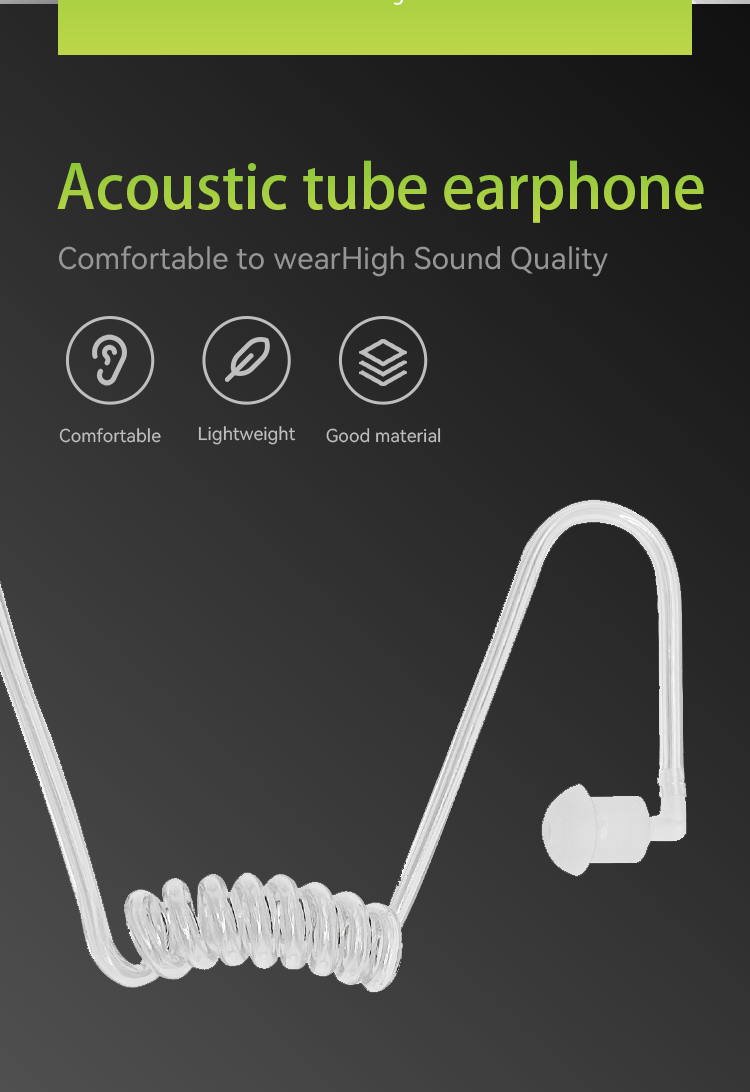

Diâmetro da carcaça do tubo de ar

Φ7,1mm±0,01mm;

Parâmetros elétricos do microfone

Sensibilidade

-40dB ≦ S ≦ -36dB, em f=1kHz ， SPL=1Pa ， 0dB=1V/Pa;

Impedância de saída

Zout=2,2KΩ, em f=1kHz

Consumo atual

IDss(Máx)=500µA, em Vs=2,0V,RL=2,2KΩ

Diretividade

Omnidirecional

Relação sinal-ruído

Relação sinal/ruído (mín.) = 55 dB, em S: (f = 1 kHz, SPL = 1 Pa), N: (curva ponderada A)

Diminuição da tensão

(ΔS-VS)Máx=-3dB, em Vs reduz de 2,0 para 1,0

Tensão de operação

1 ≦ V ≦ 10;

Nível máximo de pressão sonora (SPL) de entrada

110dB, em f=1kHz, THD < 1%

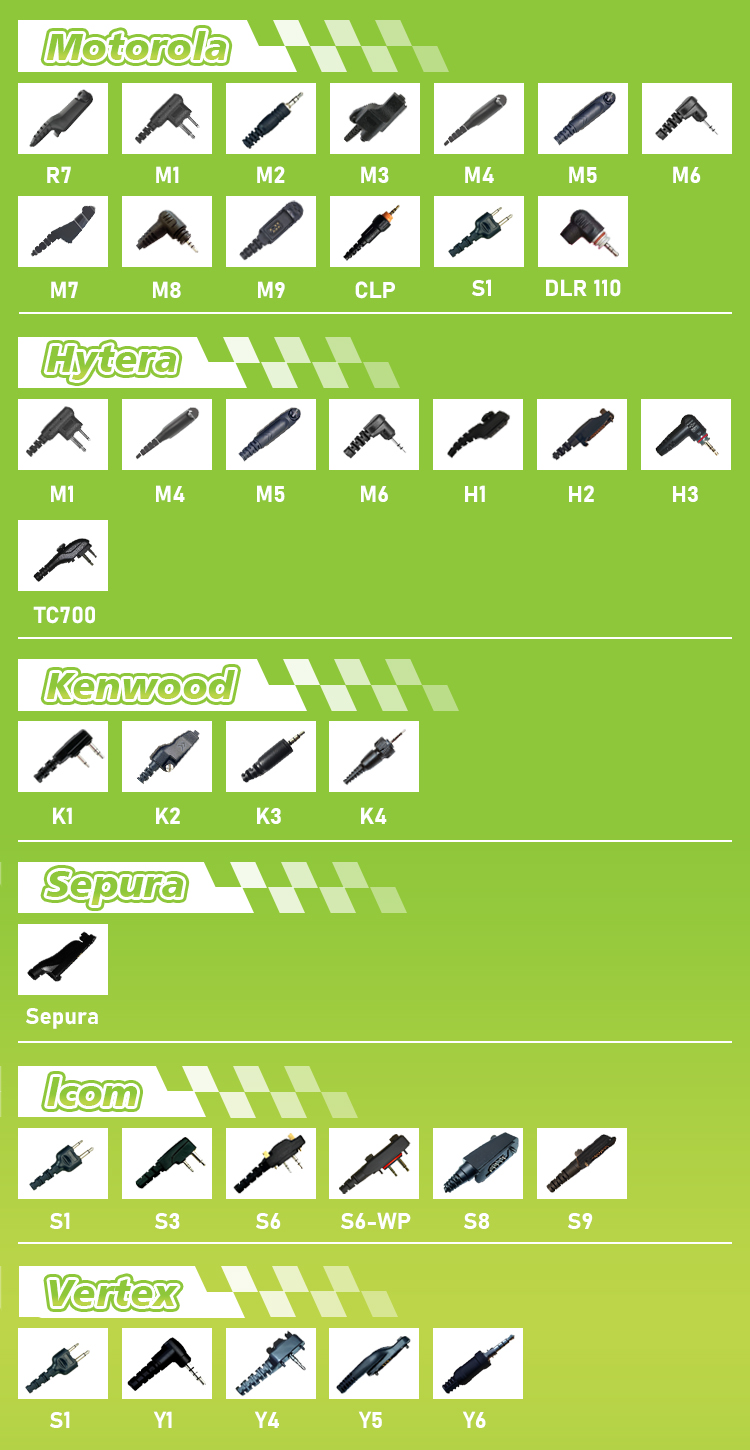

Marca

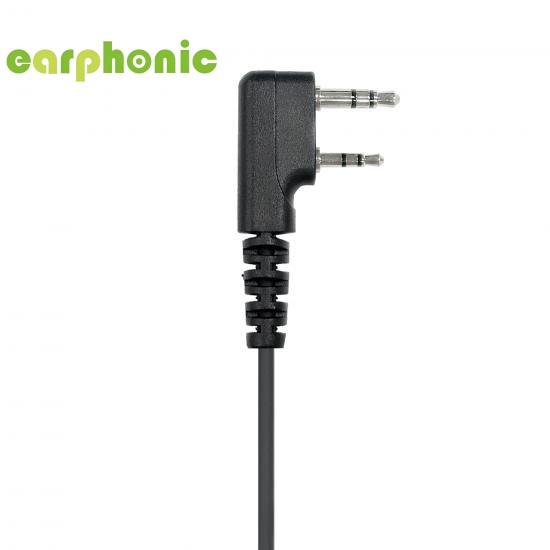

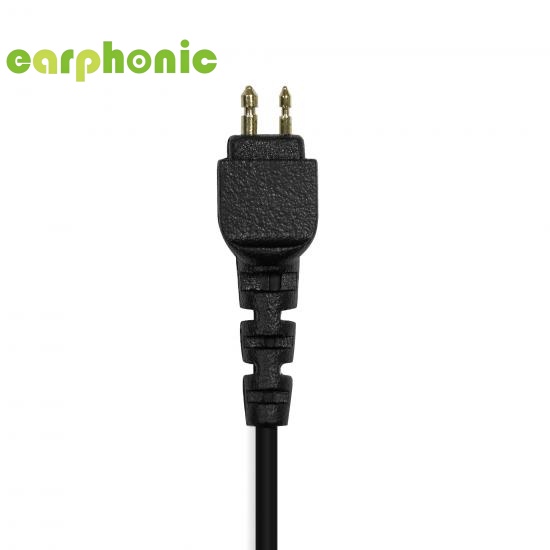

Conectores

Motorola

R7, M1, M2, M3, M4, M5, M6, M7, M8, M9, CLP, S1, DLR110

Hytera

M1, M4, M5, M6, H1, H2, H3, TC700

Kenwood

K1, K2, K3, K4

Espécie

Espécie

Icom

S1, S3, S6, S6-WP, S8, S9

Vértice

S1, Y1, Y4, Y5, Y6
